加圧水型原子炉とは

加圧水型原子炉は、世界の原子力発電所で最も多く採用されている炉型です。その仕組みと特徴について詳しく見ていきましょう。

加圧水型原子炉は、普通の水を冷却と速度を落とすことの両方に使います。原子炉の核分裂反応では、ウラン燃料が核分裂を起こし、莫大な熱と中性子を発生させます。この熱を安全に取り出し、電気に変換するのが原子炉の役割です。発生した中性子は次の核分裂反応を起こすために必要ですが、速度が速すぎるとウランにうまく吸収されません。そこで、水を使って中性子の速度を落とす「減速」を行います。同時に、水は発生した熱を吸収する「冷却材」としても機能します。

加圧水型原子炉の最大の特徴は、原子炉の中の水が高い圧力に保たれていることです。約150気圧という高い圧力によって、水は高温になっても沸騰することなく液体の状態を保ちます。もし水が沸騰して蒸気になると、冷却効率が著しく低下してしまいます。高い圧力を維持することで、より高温で効率的に熱を取り出すことが可能になります。この高温高圧の水は「一次冷却水」と呼ばれ、原子炉格納容器と呼ばれる頑丈な容器の中に閉じ込められています。

一次冷却水は、蒸気発生器へと送られます。蒸気発生器の中では、一次冷却水が通る管の周りに別の水が流れており、一次冷却水の熱によってこの水が蒸気に変わります。この蒸気は「二次蒸気」と呼ばれ、タービンを回して発電機を駆動し、電気を生み出します。二次蒸気は一次冷却水とは隔離されているため、放射能汚染の心配はありません。タービンを回した後の二次蒸気は復水器で冷やされて水に戻り、再び蒸気発生器へと送られます。このように、加圧水型原子炉は水を循環させて熱を取り出し、電気を作り出しています。

仕組みと特徴

原子力発電所の心臓部である加圧水型原子炉は、一次系と二次系という二つの独立した水の流れで構成されています。この二つの系統を分けることで、放射能を持つ物質が発電に使う水に混じるのを防ぎ、安全性を高めているのです。

一次系では、原子炉の中心部でウラン燃料の核分裂反応により莫大な熱が発生します。この熱は、高圧に保たれた水に伝えられます。高圧にすることで、水は高温になっても沸騰することなく、効率よく熱を運ぶことができます。この高温高圧の水は、配管を通って蒸気発生器と呼ばれる大きな熱交換器へと送られます。蒸気発生器は、文字通り蒸気を発生させる装置で、一次系と二次系の水はここで初めて間接的に熱交換を行います。

二次系では、蒸気発生器の中で一次系からの熱を受け取り、水が沸騰して蒸気になります。この蒸気は、大きな羽根を持つタービンに勢いよく吹き付けられます。タービンは蒸気の力で回転し、その回転エネルギーが発電機に伝えられて、電気へと変換されるのです。タービンを回した後の蒸気は、復水器で冷やされて水に戻り、再び蒸気発生器へと送られ、循環を繰り返します。このように、一次系と二次系はそれぞれ独立した閉じた回路を形成しており、放射性物質を含む一次系と、発電に使う二次系が直接触れ合うことはありません。

加圧水型原子炉には、自己制御性という安全装置のような仕組みも備わっています。原子炉内の温度が何らかの原因で上がりすぎると、一次系を循環する水の密度が下がります。密度の変化は、核分裂反応を制御する中性子の動きに影響を与え、結果として核分裂の速度を自動的に下げる働きをします。これにより、原子炉内の温度は自然と安定した状態に戻り、大きな事故につながるのを防ぐのです。

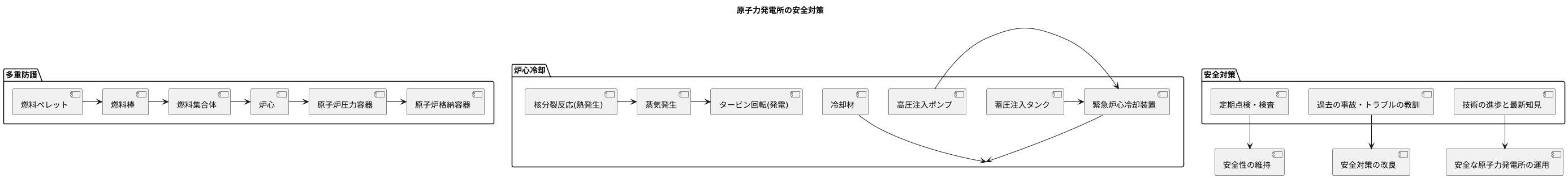

安全対策

原子力発電所は、巨大なエネルギーを生み出すと同時に、危険な放射性物質を取り扱っているため、安全確保は最優先事項です。加圧水型原子炉でも、幾重にも安全対策が施され、事故発生の可能性を最小限に抑え、万が一事故が起きてもその影響を最小限に留めるよう設計されています。

まず、放射性物質を閉じ込めるためには、多重防護の考え方が採用されています。これは、幾層もの防護壁を設けることで、放射性物質の漏えいを防ぐ仕組みです。中心部にある燃料ペレットは、ジルコニウム合金という特殊な金属で覆われた燃料棒に収納されます。この燃料棒を多数束ねたものが燃料集合体となり、原子炉の心臓部である炉心に設置されます。この炉心は、厚さ２０センチメートルを超える鋼鉄製の原子炉圧力容器に収められています。さらに、この圧力容器は、頑丈なコンクリート製の原子炉格納容器の中に設置されます。これらの多層構造により、放射性物質の外部への漏えいを防ぎます。

また、炉心を冷却するための設備も重要です。原子炉では核分裂反応によって発生した熱を利用して蒸気を発生させ、タービンを回して発電を行います。この熱を取り除くために、常に炉心を冷却材で冷却する必要があります。冷却材が何らかの原因で失われた場合に備えて、緊急炉心冷却装置が設置されています。これは、高圧注入ポンプや蓄圧注入タンクなど複数の装置から構成され、事故発生時に炉心に冷却水を注入し、炉心溶融などの深刻な事故を防ぎます。

さらに、原子力発電所では、定期的な点検や検査が欠かせません。機器の劣化や故障を早期に発見し、適切な対策を講じることで、安全性を維持しています。また、過去の事故やトラブルの教訓を活かし、常に安全対策の改良に取り組んでいます。技術の進歩に合わせて最新の知見を導入し、より安全な原子力発電所の運用を目指しています。

利点と欠点

加圧水型原子炉は、我が国の電力供給を支える重要な役割を担っており、数々の利点を持ち合わせています。まず、高い熱効率を実現できるため、少ない燃料で多くの電気を生み出すことができます。これは、限りある資源を有効活用する上で大きな強みです。さらに、安定した運転が可能であることも大きな利点です。出力の調整が容易で、電力需要の変動にも柔軟に対応できます。加えて、安全性についても厳しい基準をクリアしており、多重防護システムによって事故発生のリスクを最小限に抑えています。

しかし、加圧水型原子炉には欠点も存在します。まず、建設には莫大な費用がかかります。原子炉やその周辺設備の建設、安全対策のための設備投資など、多額の資金が必要となります。また、システムが非常に複雑なため、運転管理に高度な技術と専門知識が求められます。熟練した技術者の育成や維持にも、相当なコストと時間が必要となります。さらに、使用済み核燃料の処理は、依然として解決すべき課題として残っています。安全かつ確実に処理するための技術開発や施設建設、そして最終処分地の選定など、長期的な視点に立った取り組みが不可欠です。

このように、加圧水型原子炉には利点と欠点の両面があります。将来のエネルギー政策においては、これらの利点と欠点を慎重に比較検討し、安全性と経済性の両立、そして環境への影響も考慮しながら、原子力発電の利用について議論を深めていく必要があります。特に、使用済み核燃料の処理については、国民的な合意形成に向けた努力が求められます。また、再生可能エネルギーなど、他の発電方法との組み合わせについても、バランスの取れたエネルギー構成を目指して、より一層の検討が必要です。

将来の展望

加圧水型原子炉は、将来においても欠かせないエネルギー源として活躍していくと見込まれています。安全性向上のための技術開発や、より効率的な運転方法に関する研究などが精力的に進められています。 これにより、安定したエネルギー供給を実現しながら、環境への負荷を低減することが期待されます。

次世代の加圧水型原子炉は、安全性と経済性をこれまで以上に高めるための改良が加えられます。例えば、事故が起きても影響を最小限に抑える、より安全な設計の炉型や、人工知能などを活用した高度な運転制御システムなどが開発されています。これらの技術革新は、原子力発電の安全性と信頼性を格段に向上させ、より安心して利用できるエネルギー源となるでしょう。

また、地球温暖化への対策としても、加圧水型原子炉の役割はますます重要になってきます。二酸化炭素排出量の少ない原子力発電は、地球環境の保全に大きく貢献します。 より安全で環境に優しい原子力発電を実現するために、継続的な技術開発と安全性の確保が求められています。将来の原子力発電は、再生可能エネルギーと連携しながら、持続可能な社会の構築に不可欠な役割を担っていくと考えられます。 安全性向上へのたゆまぬ努力と技術革新によって、加圧水型原子炉は将来のエネルギー問題解決への重要な鍵となるでしょう。さらに、運転時の安全性だけでなく、廃棄物処理の安全性についても研究開発が進んでおり、将来世代へ安全な地球環境を引き継ぐためにも重要な取り組みとなっています。
